產品簡介

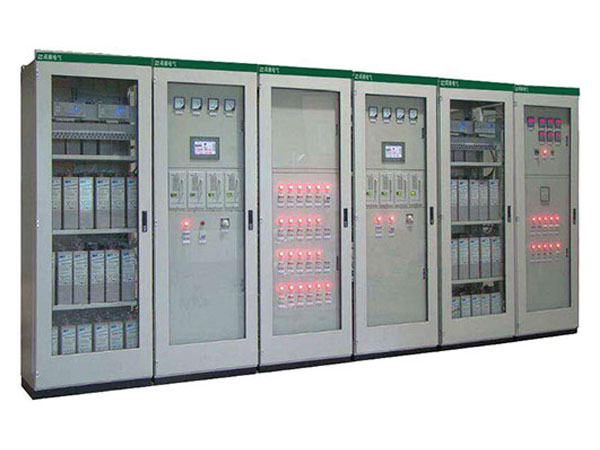

GZDW直流屏能滿足不同用戶的要求，提供水力、火力發電廠、變電站高壓開關分合閘的直流電源: 提供正常運行和事故狀態下的繼電保護信號電源: 提供事故照明、自動控制、遠動裝置，通訊設備等多種直流設備的直流電源。主要性能
直流屏由二套充電浮充電機組成，互為各用。正常工作時浮充電機作為穩壓源對控制母線供電和對電池長期浮充電，充電機作為恒流源對電池充電，當達到電池終止電壓時自動停機，并從恒流源的工作狀態轉為穩壓源工作狀態，當浮充電機發生放障時充電機自動啟動，代替浮充電機工作。用戶選用鎘鎳蓄電池時，直流屏采用0.2C的恒流充電，恒流精度<5%，有三道充電終止保護形式，當電池組達到終止電壓時能自動停止充電，轉入長期浮充電。
用戶選用免維護鉛酸蓄電池時，直流屏采用高精度集成電路控制可控硅模塊作充電裝置，針對免維護電池的充電特性，充電方法采用可靠的“穩壓、限流結合”形式，即直流屏在浮充或均充運行時，電池電壓過低，充電機輸出電壓會口動降低，以免充電電流過大，損壞電池，等電池電壓上升時，充電機輸出電壓會自動跟蹤，直至電池充足電后，自動轉為浮充運行。
本系列直流屏不論在何種狀態。交流失電時均能無間隙地使電池自動向母線供電，對電池有過充、過放保護裝置。并有備硅裝置，萬充電裝置發生故障或電池處于維護時即可啟動各硅裝置，保證合閘，控制母線不失電。
本系列直流屏能在無人值班的狀態下工作，全部采用自動控制，同時還設有整套的手動操作功能。
本系列直流屏具有交流失電、絕緣不良、控母欠樂、控母過壓、電池過充、浮充放障的燈光、音響報警功能: 絕緣監察、閃光試驗等項自檢功能。
GZDW智能型直流電源屏(相茶舉了全國同類產品的優點，結合國內運行單位的實際經驗并適用于國內外運行的實際情況，根據電力行業標準(DL/T459-92)，而研制成功的新一代產品。
技術參數
三相交流輸入電壓，380V士10%頻率:50士0.5Hz
控制母線直流輸出電壓：24.48.110.220V
控制母線直流輸出電流額定值:
5.8.10.15.20.30.40.50.80.100A
電池容量額定值：
4、8、10、20、40、60、80、100、120、150、200.
350、400、500、600.800、1000AH
250、300
直流屏在0.5秒內瞬時輸出電流值
40、80、120、240.300.400、500、600.800.
1000A
控制目線電壓穩定度:≤士2%
控制母線電壓紋波系數:≤2%
合閘母線電壓: UN(115%-90%)
整機噪聲，<60dB
充電浮充電裝置溫升:<65C
外形尺寸
