詳細信息
產品簡介

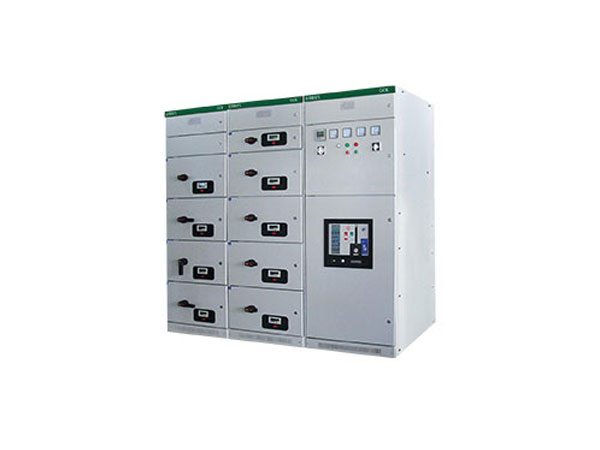

概述GCK 系列適用于交流50Hz,額定工作電壓380V-660V的低壓配電系統中，作為受電、饋電、母聯、照明、電動機控制及無功功率補償之用，它包含動力中心(PC) 和電動機控制中心(MCC) 之功能，滿足工礦企業、高層賓館、機場、醫院等供配電及動力控制之用。
安裝條件
1、海拔高度不超過2000m
2 、沒有火災、爆炸危險、嚴重粉塵、劇烈振動、雨水侵襲的戶內.
3 、周圍空氣溫度不高于+40C，且24小時內平均溫度不超過+35C.不低于-5C 在儲存、運輸條件下最高溫度不超過+55C.,最低溫度不低于-25C.
技術參數
| GCK1 | 項目 | 參數 | ||
| 符合標準 | IEC439,GB725 1.1-2005 | |||
| 防護等級 | IP40 | |||
| 額定工作電(V) | 交流380220) | |||
| 頻率(Hz2) | 50 | |||
| 額定絕緣電壓(V) | 660 | |||
| 工作條件 | 環境 | 室內 | ||
| 海拔高度 | ≤2000m | |||
| 環境溫度 | -5C-+40C,24小時平均溫度<35C儲存、運輸條件下:-25C~+55C | |||
| 相對濕度 | ≤85% | |||
| 控制電動機容量(kW) | 0.45-155 | |||
| 機構壽命(次) | 500 | |||
| 額定 電流（A） | 水平母線 | 1600.2000.3150 | ||
| 垂直母線 | 630,(800) | |||
| 主電路觸頭插件 | 200,400, 630) | |||
| 輔助電路觸頭接插件 | 10.20 | |||
| 饋電電路最電流 | PC柜 | 1600 | ||
| MCC柜 | 630.（800) | |||
| 受電電路 | 1000,1600.2000,2500.3 150 | |||
| 有效值 | 50,80[ PN PE )2 s ] | |||
| 額定短時耐受電流（kA） | 峰值 | 105.176 | ||
| 耐壓(V/S) | 2500 /1 | |||
外形尺寸

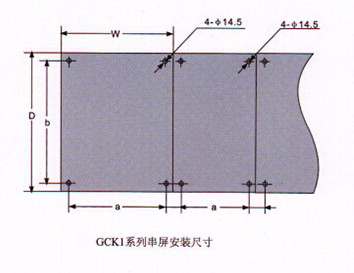

安裝尺寸
安裝
1基礎槽鋼的鋪設應符合工程設計圖紙，其平行度≤20x1000毫米/米。 &a
其他
GCK 低壓抽出式配電柜_GCK1低壓抽出式配電柜
