產品簡介

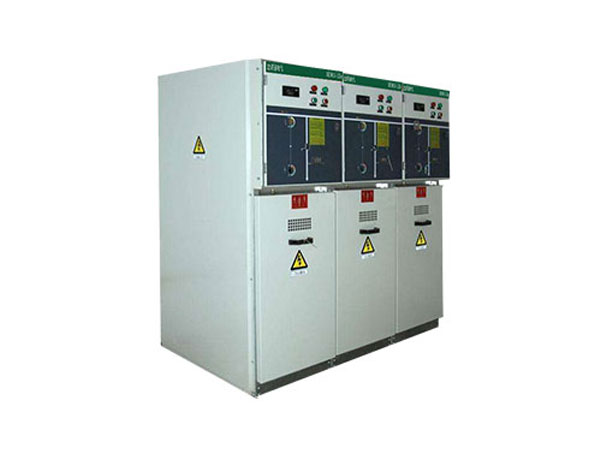

慨述XGN15-11型戶內交流企屬封閉箱式環網高壓開關柜(以下簡稱環網柜)，系3.6-12kV三相交流50HZ供電系統的成套配電裝置?？蓮V泛應用于城市電網的建設和改造，適用于工礦企業、高層建筑、住宅小區、醫院、學校、公園等的配電系統，作為接受和分配電能之用。主要用于環網供電和終端供電，辦適于裝入組裝式變電站。本產品符企GB3804-1990.GB3906-2006.GB16926-1997.GBT11022-1999.GB15166 2-1994、GB1985-1989.GB33091989、IEC420-1990 等標準，井已通過了全部型式試驗。
使用環境條作
a) 環境溫度
最高溫度: +40℃
最低溫度:~15℃日
平均值; ≤35℃
b) 環境濕度
日平均相對混度: ≤95%
月平均相對溫度:≤90%
日平均蒸氣壓: ≤2.2X10-3Mpa
c)海拔高度: 超過1000m：
d) 地震烈度不超過8度;
e)使用場所無滴水，無易燃和爆炸危險，無化學腐蝕性氣體以及無劇烈震動。若有特殊需求，講用戶和我公司聯系
技術參數
| 產品 | XGN-12/630-20 | |
| 項目 | 單位 | 數據 |
| 額定電壓 | kV | 12 |
| 額定電流 | A | 630 |
| 額定頻率 | Hz | 50 |
| 額定有功負載開斷電流 | A | 630 |
| 額定短路關合電流(峰值) | kA | 50 |
| 額定短時耐受電流持續時間（主回路） | S | 4 |
| 額定短時耐受電流（主回路） | kA | 20 |
| 額定峰值耐受電流（主回路）（峰值） | kA | 50 |
| 額定短時工頻耐受電壓 | kV | 42 |
| 額定雷電沖擊耐受電壓 （峰值） | kV | 75 |
| 額定短時工頻耐受電壓（斷口） | kV | 48 |
| 額定雷電沖擊耐受電壓（斷口）（峰值） | kV | 85 |
| 回路電阻 | μΩ | ≤300 |
| 產品 | XGN-12/125-31.5 | |
| 項目 | 單位 | 數據 |
| 額定電壓 | kV | 12 |
| 額定電流 | A | 125 |
| 額定頻率 | hz | 50 |
| 額定短路開斷電流 | kA | 31.5 |
| 額定短路關合電流（峰值） | kA | 08 |
| 額定轉移電流 | A | 1500 |
| 額定短時工頻耐受電壓 | kV | 42 |
| 額定雷電沖擊耐受電壓（峰值） | kV | 75 |
| 額定短時工頻耐受電壓（斷口） | kV | 48 |
| 額定雷電沖擊耐受電壓（斷口）（峰值） | kV | 85 |
| 回路電阻（不包含熔斷器的電阻） | μΩ | ≤300 |
外形尺寸
