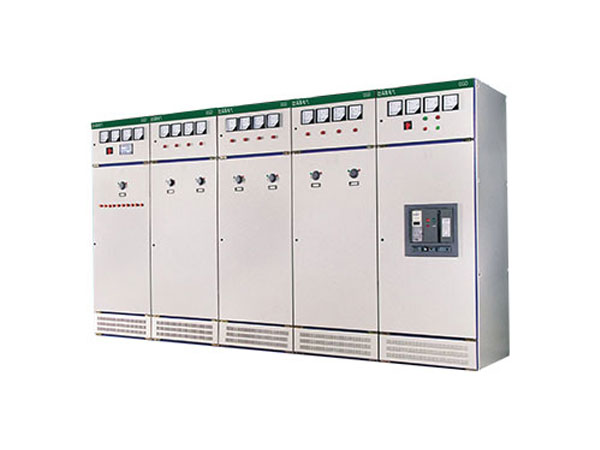

GGD低壓固定式配電柜

產品簡介

GGD型低壓固定式配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50HZ、額定工作電壓380V.額定工作電流至3150A的配電系統。做為動力、照明及配電設各的電能轉換、分配與控制之用。
GGD型低壓固定式配電柜是根據能源部，廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的，產品具有分?jǐn)嗄芰Ω撸瑒?dòng)熱穩定性好，電氣方案靈活、組合方便，系列性、實用性強、結構新穎、防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用，
GGD型低壓固定式配電柜符合IEC439 《低壓成套開關設備和控制設備》GB72511/12-2013《低壓成套開關設備和控制設各》等標推。
使用條件
1、周出空氣溫度不高于+40℃.不低于-5c.24h內的平均溫度不得高于+35℃
2、戶內安裝使用，使用地點的內技高度不得超過OOO
3、周圍空氣相對濕度在最高溫度為+40℃ 時不國過50%.有較低湖度時允有較大的相對濕度（例如+20時為90%）。應考慮由于溫度的交化可能會偶然產生凝露的影響，
4、設備安裝時與垂直面的傾斜度不超15度。
5、設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐性的場所。
6 、用戶有特殊需求時可與制造廠商協商解決。

技術參數

型號	額定電壓（V）	額定電流(A)		額定短路開斷電流（kA）	額定短時耐定電流（IS）(kA)	額定峰值耐受電流（kA）	外殼防護等級
GGD1	380	A	1000	15	15	30	IP30
		B	600(630)
		C	400
GGD2	380	A	1500(1600)	30	30	63
		B	1000
		C
GGD3	380	A	3150	50	50	105
		B	2500
		C	2000

產品代號	A	B	C	D
GGD06	600	600	450	556
GGD06A	600	800	450	756
GGD08	800	600	650	556
GGD08A	800	800	650	756
GGD10	1000	600	850	556
GGD10A	1000	800	850	756
GGD12	1200	800	1050	756

外形尺寸

GGD低壓固定式配電柜

其他

安裝與使用
產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知有關部門查找原因，對于不立即安裝的產品，應根據正常使用條件的規定，置于適當?shù)膱鏊?br />6.1產品安裝
產品的安裝應按安裝示意圖進行(見附圖2)，基礎槽鋼和螺栓由用戶自備，主母線安裝時應將搭接面修理平整，處理干凈，涂上中性凡士林或采取其它措施，然后用
