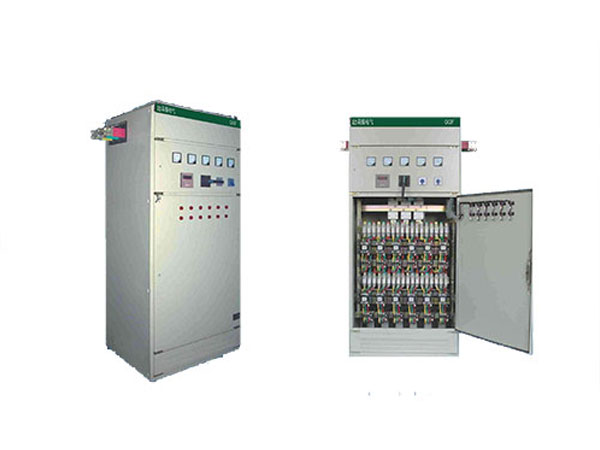

GGF低壓無功功率補償柜

產品簡介

GGF型無功功率補償柜適用于交流1000V以下、頻率50HZ的電力系統，作為提商電網的功率因數，降低供電變壓器及輸送線路的損耗，提高供電效率，改善供電環境，提高電網供電質量。
環境條件
1戶內型
2環境溫度5C~+40，平均溫度>+35C
3空氣相對濕度事50C，極限時>90%
4海拔商度>2000M
5周?chē)橘|(zhì)無爆炸及易燃危險、無足以損壞絕緣及腐蝕金屬的氣休、無導電塵埃

技術參數

1、額定工作電壓 AC380V
2、額定絕緣電壓 AC660V
3、額定頻率 50hZ
4、額定補償容量30~300kVAR
5、額定短時耐受電流15kA
6、電氣間隙不小于8mm,爬電距離不小于14mm
無功補償控制器

額定工作電源電壓	220V或380V
額定輸入電源電壓	220V (混合補償)，380￥( 三相均衡補償)
控制物理量	12A;20mA
控制元件	復合升關等12V低脈控制元件
輸出總路數	12或18
采樣路數	Ua: la: Ub: 。Uc  Ic

復合開關

額定工作電源電壓	220V或380V
電路功耗	≤1.5vA
接觸壓降	≤100mA
節點耐壓	≥1600V AC
響應時間	≤1000mS
輸入阻抗	≥6.8kΩ
導通阻抗	≤.003Ω
涌流	<2 In

外形尺寸

GGF低壓無功功率補償柜

其他
