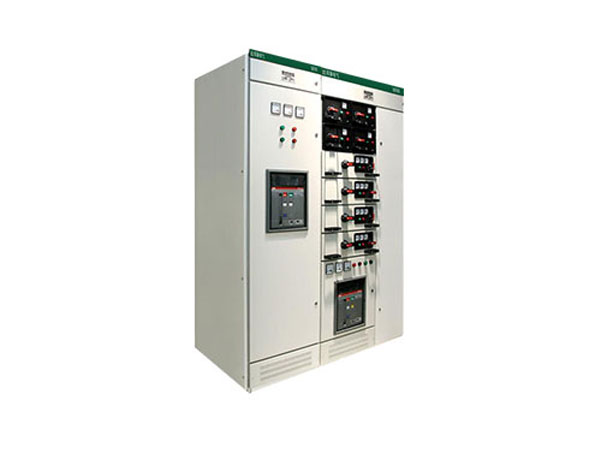

MNS低壓抽出式配電柜

產品簡介

概述
MNS低壓抽出式開關柜適用于三相交流50/60Hz,額定電壓660V,額定電流6300A以下的三相四線制及三相五線制電力系統，作為接受電能和分配電能之用。廣泛應用于發電廠、變電所、廠礦企業和高層建筑的動力配電中心PC和電動機控制中心MCC.本產品符合GB7251.1/12-2013.ZBK36001-89、IEC439-1(199-2)標準。
使用條件
1、周圍空氣溫度不高于+40C: 不低于-5C: 且24小時內其平均溫度不高于+35C.
2、周圍空氣相對濕度在最高溫度為40C 時不超過50%，在較低溫度時允許有較大的相對濕度。如+20C時為90%。但應考慮到由于溫度的變化有可能會偶然產生適度的凝露。
3、戶內使用，使用地點的海拔高度不得超過2000m.
4、應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所.
安裝示意圖

安裝和使用
1、產品的安裝應按配電設備的一般安裝方法進行，基礎槽鋼和采用螺栓固定方式時的螺栓由用戶自備，主母線連接時，必須使搭配面貼合、平整，否則松開拼柜螺栓再進行調整。
2、產品安裝后投運前需作檢查與試驗，檢查柜表面復蓋材料(如噴塑) 有否損壞，柜內是否干燥、整潔: 檢查柜內是否有異物放置(如扳手，電焊條)，每個螺絲緊固有無松動、碰撞現象。機械聯鎖是否可靠，動作是否無誤; 檢查開關整定電流值、僅表的刻度、互感器的變比與極性是否符合要求。最后用1000兆歐表測量絕緣電阻值，應不低于1兆歐，用臨時電源試送電。電動合分、指示應均無誤。
3、投入運行后應保持日常維護，定期觀察母線的發熱情況，發現溫升偏高或有異常聲響時應查明原因。視運行環境因素，每2至5年進行一次清理工作及保養工作。
4、使用注意事項:
a MNS系列柜為不靠墻安裝、正面操作、雙面維修的低壓配電柜。柜的維修通道及柜門，必須是考核合格的專業人員方可進入或開啟進行操作、檢查和維護;
b 空氣斷路器、塑殼斷路器經過多次分、合，特別是經過短路分、合后，會使觸頭局部燒傷和產生碳類物質，使按觸電阻增大，應按斷路器使用說明書進行維護和檢修;
c 經過安裝和維修后，必須產格檢查各而室之間、功能單元之間的隔離狀況確已恢復，以確保本裝置良好的功能分隔性，防止出現故障擴大。
產品成套性
制造廠供貨時應提供下列文件及附件
a 送貨清單；
b 產品合格證；
c 產品樣本；
d出 廠檢 驗報告 :
e一次系統圖、控制原理圖和二次接線圖
f 柜門鑰匙、操作手柄及合同規定的備品配件:
g主要元器件的使用說明書。

技術參數

基本電氣參數
額定絕緣電壓	~660V,-1000V
額定工作電壓	-380V,-660V
水平母線額定電流	1250A,2000A.2500A,4000A,6300A
重直母線額定電流	1000A
饋電電路最大電流	2500A
抽屜回路最大電流	500A
控制電機最大容量	320kW
額定頻率	50Hz,60Hz
水平母線峰值耐受電流(0.1s)	105kA.176kA
水平母線短時耐受電流(Is)	50kA,80kA
重直母線峰值耐受電流(0 1s)	105kA
重直母線短時耐受電流(1s)	50kA
額定工頻耐受電壓(1min)	2 500V
二次工頻耐受電樂(1min)	2 500V
外殼防護等級	IP30,IP40
外形尺寸	寬: 600m.8001000m: 深: 1000m;高: 2200mm

外形尺寸

MNS低壓抽出式配電柜
