產品簡介

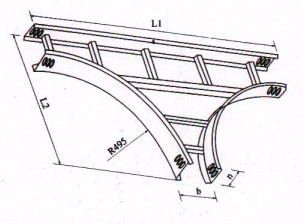

XLQ-T-03梯式水平三通 XLQ- T- 02梯式水平三通
XLQ-T-04梯式水平四通 XLQ-P-02托盤式水平彎通

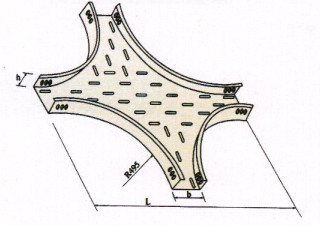

XLQ-P-03托盤式水平三通 XLQ-T-04托盤式水平四通
TC型垂直三通母線(TC型垂直接頭)，能在三上方向上與水平、垂直走向母線干線連接的鎖電裝置。電流等級、規格尺寸參照直通母線槽。
XS型水平四通母線(XS型水平接頭)，能在四個方向上與其它水平母線干線連接的鎖電裝置。電流等級，規格尺寸，參照直通母線槽。
XC型垂直四通母線(XC型垂直接頭)，能在四個方向上水平與垂直走向鏈接的鎖電裝置，電流等級，規格尺寸參照直通母線槽。
母線槽在與變壓器，配電柜，鎖電電線連接時均采用始端母線操作鎖電裝置，其連接端的形式，結構尺寸，也可根據用戶現場要求特殊制作。型號規格參照直通母線槽。
LS型水平彎通母線（LS型水平接線頭）用于水平90度，轉向的鎖電裝置電流等級，規格尺寸參照直通母線槽。
LC型垂直彎通母線（LC型垂直接頭）用于垂直90度，與其它垂直母線干線連接的鎖電裝置，貴規格尺寸參照直通母線槽。
帶插孔直通母線槽CMC-2A-A-A,
| 型號 | L | L1 | L2 |
| CMC- 2A- A,-Axx | 1500 | / | 750 |
| CMC- 2A- A2,-Axx | 2000 | 600 | 700 |
| CMC- 2A- A3,-Axx | 3000 | 700 | 800 |
帶插孔直通母線槽，由帶分接裝置的母線與插接工形狀箱配套使用，引出電源最大足電流達630A分接裝置的設置本廠已預先給定，如用戶要求設置分接點請作圖說明，但在同一干線上多點設置分接裝置，其間距應小于600.表中AXX表示電流等級。用戶須按要求確定。

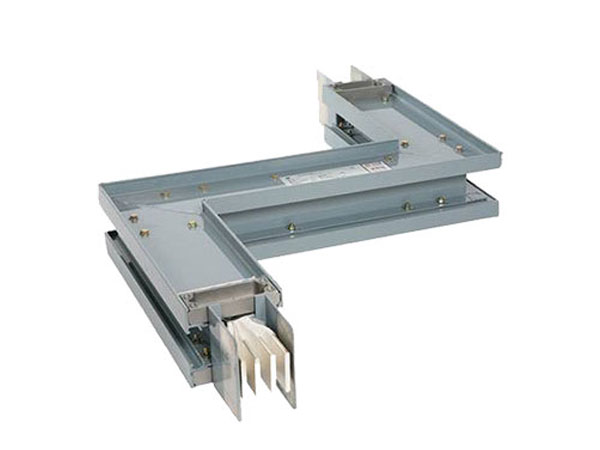

ZS型水平偏置母線(zs型水平接頭)，在母線干線上有偏置即水平平行位移的鎖定裝置、電流等級、規格尺寸參照直通母線槽
ZS型水平偏置母線(zs型水平接頭)，在母線干線上有偏置即水平平行位移的鎖定裝置、電流等級、規格尺寸參照直通母線槽
母線干線在電流容量逐漸減小時，采用變?nèi)菽妇€作調整，其調整范圍可根據型要求進行配置下表為預先給定供用戶參考，

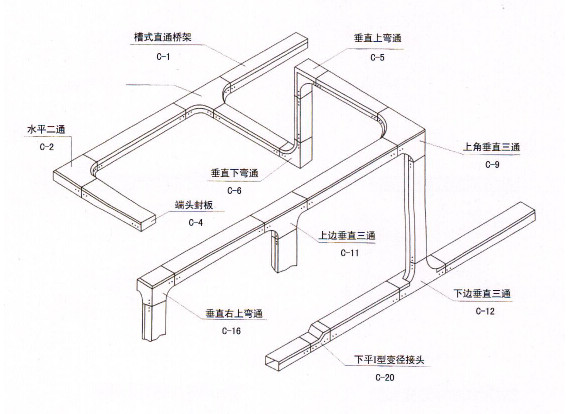

XLQ-C槽式橋架空間布置示意圖
技術參數
| 型號 | 一次干線額定電流（A） | 二次干線額定電流（A） | H1 | H2 |
| CMC-2 A- BY A 4 /A2 | 400 | 200 | 100 | 100 |
| CMC 2A BY A6/A4 | 600 | 400 | 120 | 100 |
| CMC-2 A- BY A 8/A6 | 800 | 630 | 120 | 120 |
| CMC-2A-BY-A10/A8 | 1000 | 800 | 150 | 120 |
| CMC- 2A- BY- A1 2/A10 | 1250 | 1000 | 160 | 150 |
| CMC 2A BY A16/A12 | 1600 | 1250 | 220 | 160 |
| CMC-2A-BY-A20/A16 | 2000 | 1600 | 260 | 220 |
| CMC 2A- BY A25/ A20 | 2500 | 2000 | 290 | 260 |
| CMC 2A- BY A31/ A25 | 3150 | 2500 | 370 | 290 |
| CMC-2A-BY-A40 A31 | 4000 | 3150 | 520 | 370 |
| CMC 2A BY-A5O A40 | 5000 | 4000 | 685 | 520 |
外形尺寸
其他
